英国AML系列称重传感器,AML DSCRC-(200N,500N,1000N,2000N)轮辐式称重传感器。
容量:0-200N 至 0-2000N
输出:2mV/V
环保:IP65
高精度:<±0.1%/RC
可选的疲劳等级版本
低调,可轻松安装在空间有限的地方
称重和测力的完美选择
由于其高频响应,非常适合动态测量
可定制以适合您的特定应用
让我们为您完成工作——我们可以提供 DSCRC 作为完整的测量系统
描述

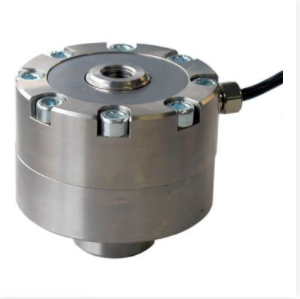

Applied Measurements DSCRC 薄型拉伸和压缩称重传感器/煎饼称重传感器由不锈钢制成,适用于称重和力测量应用。它们可以在拉伸和压缩两种方式下运行,通常用于需要高精度、低剖面设备的轴向力测量的材料测试和部件疲劳测试应用。
我们 DSCRC 薄型拉伸和压缩称重传感器的高频响应也使其成为动态力和负载测量应用的理想选择。高速模拟 SGA 放大器是 DSCRC 的理想补充,提供 4-20mA、±5Vdc 或 ±10Vdc 的调节信号输出,带宽高达 6kHz。
与我们所有的称重传感器一样,DSCRC 薄型拉伸和压缩称重传感器的设计可以根据您的具体要求进行修改,包括替代螺纹、定制尺寸和客户特定的容量。
技术规格
额定容量 (RC) | N | 0-200、0-500、0-1000、0-2000 |
---|---|---|
操作模式 | 拉伸/压缩/拉伸和压缩 | |
灵敏度 (RO) | 毫伏/伏 | 2.0 标称值(疲劳等级版本为 1.0) |
零平衡/偏移 | ±%/额定输出 | <5.0 |
输出对称性(张力与压缩) | %/额定输出 | <0.5 典型值 |
非线性 | ±%/额定输出 | <0.10 |
滞后 | %/额定输出 | <0.08 |
重复性 | ±%/应用负载 | <0.03 |
温度对零的影响 | ±%/额定容量/°C | <0.005 |
温度对灵敏度的影响 | ±%/应用负载/°C | <0.005 |
输入电阻 | 欧姆 | 375标称 |
输出电阻 | 欧姆 | 350标称 |
绝缘电阻 | 兆欧 | >5000 @ 50Vdc |
励磁电压 | 伏特交流或直流 | 10 推荐(2-15 可接受) |
工作温度范围 | C | -20 到 +80 |
补偿温度范围 | C | 0 到 +60 |
储存温度范围 | C | -20 到 +80 |
安全过载 | % 额定容量 | 150 |
极限过载 | % 额定容量 | 300 |
挠度@额定容量 | 毫米 | <0.4 标称 |
基本谐振频率* | 见表 | |
IP等级(环境保护) | IP65(2000N版)/IP52(1000N及以下) | |
重量(不含电缆) | 公斤 | 0.75(1.65 带底座) |
疲劳寿命 | 典型的10 8个循环(疲劳额定版本为10 9个循环) | |
电缆长度(标准) | 米 | 3 |
电缆类型 | 4 芯屏蔽,PUR 护套,Ø5 | |
电气连接 | 6 针卡口锁连接器 (MIL-C-26482-10-6P) + 配套电缆组件 | |
建材 | 不锈钢 | |
解析度 | 250,000 分之一(使用适当的仪器) | |
*谐振频率是通过将称重传感器的主体连接到一块大板上来计算的,确保只有传感元件振荡:这对于实现最高的自然频率和随后的频率响应至关重要。 |
